一、概述

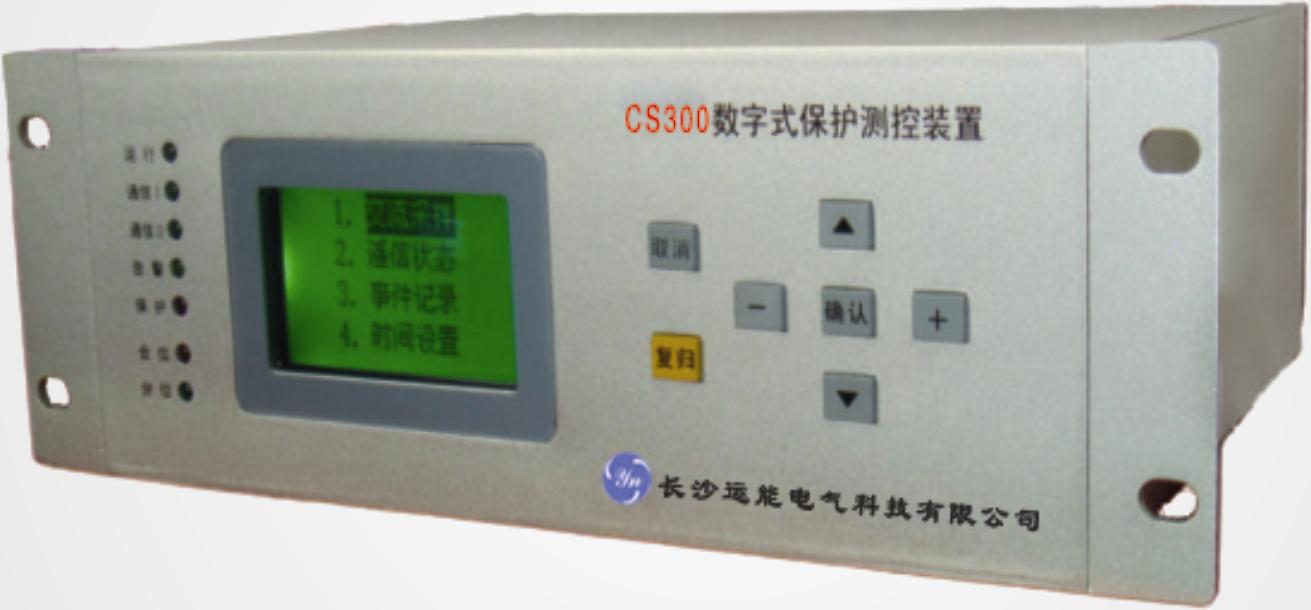

CS300系列数字式保护测控装置适用于110kV及以下各电压等级的间隔单元的保护测控,具备完善的保护、测量、控制、故障录波及通信监视功能,为变电站、热电站、水电站、泵站、高低压配电及厂用电系统的保护与控制提供了完整的解决方案,可有力地保障高低压电网及厂用电系统的安全稳定运行。全部装置均可组屏集中安装,也可就地安装于高低压开关柜,配置灵 活,易于扩展,操作简单,维护方便。
CS300系列数字式保护测控装置包括:线路保护、变压器差动保护、变压器后备保护、变压器测控、所用变保护、电容器保护、电动机保护、电动机差动保护、发电机差动保护、发电机后备保护、备投保护、PT并列等装置。
二、特点
※ 采用全密封式结构,具有良好的抗震、防尘性能。
※ 采用2U 19/2英寸标准机箱,体积小,重量轻,外形美观,安装方便。
※ 采用128×64液晶显示器,全汉化显示,界面直观友好,操作简单。
※ 装置供电电源、控制回路均为交直流两用。
※ 装置可靠,抗干扰性能高。
※ 装置无可调节元件,选用高精度、高稳定的工业级器件,采样精度高、稳定性好。
※ 具有两个独立的RS485总线串行通信口,波特率300~9600可设置。
※ 具有事件顺序记录功能,可记录64条事件,数据掉电不丢失。
※ 具有故障录波功能,数据掉电不丢失。
※ 具备完善的自检功能。
※ 7路继电器输出,12路DI开关量输入。
※ 超低功耗。
三、通用技术参数
